Valeo MY05 koplampen: geen kleurcodes! (volgorde gezocht)

In deze rubriek dus alleen over de V70 met 'schouders'.
Ga voor de V70 Classic (dus het 850 model) naar de 850 rubriek.
Plaats reactie
Gebruikersavatar
Vliegende Baksteen
2nd Gear member
Berichten: 160
Lid geworden op: 29.08.2007 - 22:06

Het viel me pas op toen ik de bumper er al af had: de nieuwe Valeo MY05 koplampen hebben GEEN kleurcodering in de bedrading. Alles is donkergrijs.

Ik had uit een eerdere post al een bedradingsschema uitgeprint, maar dat werkt dus niet.

Afbeelding

Afbeelding

Afbeelding

Wat ik eigenlijk nodig heb, is een foto van een stekker van een originele MY05 koplamp met daarop duidelijk zichtbaar de kleurcodering. Of een lijstje met de volgorde zoals ze in de stekker zijn geprikt. Er zitten negen draadjes in (2 boven, 3 midden en vier onder - zie de middelste foto).

Welke gelukkige eigenaar van een MY05 V70 zonder Xenon wil mij even aan de juiste kleurtjes helpen? Om verwarring te voorkomen is een lijstje misschien makkelijker dan een foto...

Muchos gracias.
V70 D5 Summum ('02) Cosmos Blue metallic (full color), DVD RTi, 18inch Nebula (wintermaanden 16inch Ursa), iMIV + RVCAM, blokjesgrille, off black sport leder, MY05 koplampen + achterlichten
Omhoog
Gebruikersavatar
elianmars
5th Gear member
Berichten: 1279
Lid geworden op: 06.06.2006 - 09:52

Bij mijn wagen zitten er maar 7 draadjes aan de stekkers......

Herstel, naar de stekker toe gaan 7 draadjes, waarna er 9 draadjes naar de koplamp gaan. Twee draden zitten er dus voor de sier :lol:

Ik zal zo even voor je noteren wat wat is.
Nu
V70 T5 2005 Black Sapphire Metallic
Fasttech custom 327,8 pk/459 Nm

Toen
850 T-5 1996 Silversand Metallic
TME 275 pk
V70 2.5D 1999 Dark Olive Pearl
Fasttech 165 pk
Omhoog
Gebruikersavatar
elianmars
5th Gear member
Berichten: 1279
Lid geworden op: 06.06.2006 - 09:52

Binnen in de stekkers zijn de pinnen genummerd (ook op jouw foto te zien).

Hierbij de kleuren die bij de nummers horen:

1-roze
2-zwart
3-grijs
4-wit
5-blauw
6-crème
7-rood
8-leeg
9-oranje
10-geel
11-leeg
12-leeg

Succes!


Volvo heeft blijkbaar bij een collega-fabrikant de stekkers uit de schappen getrokken:

Afbeelding

:-k
Nu
V70 T5 2005 Black Sapphire Metallic
Fasttech custom 327,8 pk/459 Nm

Toen
850 T-5 1996 Silversand Metallic
TME 275 pk
V70 2.5D 1999 Dark Olive Pearl
Fasttech 165 pk
Omhoog
Gebruikersavatar
Vliegende Baksteen
2nd Gear member
Berichten: 160
Lid geworden op: 29.08.2007 - 22:06

Top! Dankjewel.

Hiermee moet het vast lukken.
Nu nog een female stekker zien te krijgen en dan zijn we er helemaal klaar voor.
V70 D5 Summum ('02) Cosmos Blue metallic (full color), DVD RTi, 18inch Nebula (wintermaanden 16inch Ursa), iMIV + RVCAM, blokjesgrille, off black sport leder, MY05 koplampen + achterlichten
Omhoog
Gebruikersavatar
BlackcurrantV70
7th Gear member
Berichten: 8506
Lid geworden op: 06.05.2008 - 13:13
Locatie: Tussen EBBR en EBAW

Vanaf MY11 zullen er waarschijnlijk chinese tekens op de stekkers staan :-(
Nu:
S90 D4 MY18 8 speed GT Inscription, Osmium Grey, blond/offblack interieur, Polestar Engineered.
C70 D3 MY11 6 speed GT , Twilight bronze, umbra/calcite leder
122S B18D MY65 4M, Grafit Gra, rood interieur

Vroeger:
XC70 D3 AWD MY12 6 speed GT, summum Twilight Bronze, offblack/blond
XC60 D3 AWD MY11 6 speed GT Summum Black sapphire/offblack
V70 24D 163PK MY06 6 speed GT, Blackcurrant pearl
C70 20d MY10 Powershift magic Blue pearl
240 GL Estate MY87 24D
Omhoog
HansEindhovenV70
4th Gear member
Berichten: 927
Lid geworden op: 15.03.2008 - 19:49
Locatie: Eindhoven

Je zegt het hier als geintje, maar idd vanaf modeljaar 2011 zit er inderdaad ook het nodige aan Chinees spul op........ helaas is Volvo niet meer wat het geweest is....... een Ford Mondeo scoort qua betrouwbaarheid etc nog hoger ook dan een V70
Omhoog
Gebruikersavatar
Paul
Geartronic member
Berichten: 33125
Lid geworden op: 19.09.2004 - 00:38

Heb je een voorbeeld Hans?
MY08 C30 1.6D Summum / MY09 C30 1.6D DrivE Sport / MY11 V50 D2 / MY13 C30 D2 R-Edition / MY16 V40 D2 R-Design / MY14 V60 D6 Plug-in-Hybrid Ice White /MY16 V70 D4 Polar+ Magic Blue / MY17 V60 D5 Twin Engine Special Edition Ice White / MY13 C30 D2 R-Edition / MY19 V90 T4 Business Sport / MY20 E-Golf
MY20 XC60 T4 Polestar Engineered R-Design / MY23 XC40 Pure Electric Plus
MY23 Polestar 2 Snow, Pilot, 20inch
MY24.5 XC40 Pure Electric Ultra
Omhoog
Gebruikersavatar
gsx750r
6th Gear member
Berichten: 2549
Lid geworden op: 02.01.2009 - 00:44
Locatie: Bij Christina
Contacteer:
Contacteer gsx750r

HansEindhovenV70 schreef:Je zegt het hier als geintje, maar idd vanaf modeljaar 2011 zit er inderdaad ook het nodige aan Chinees spul op........
Leuke aanvulling toch dat Chinese 'spul' want nú zit er al 'spul' op, aan en in uit:

Noorwegen, Spanje, Japan, Ierland, USA, Republic of Korea, Oostenrijk, Frankrijk, Italië, België (daar worden ze zelfs ook gebouwd !) enz. enz.
O ja, soms ook nog onderdelen Made in Sweden ! :twisted:

Misschien is dit laatse wel de reden dat de Ford Mondeo beter scoort ...... :evil:

Ja ik weet het, héél erg sarcastisch en ook nog eens vreselijk off-topic. Maar heeft er nu nog iemand écht de illusie dat, welke autofabrikant dan ook, álles zelf fabriceert ?

Zo lang het met de eindcontrole maar in orde is ................ ja toch ?

Rob
MINI John Cooper Works ; Land Rover Defender Td5 110 HT ; Jaguar XK Coupé 4.2 V8 (staat volledig gepreserveerd in opslag) ; Iseki Landhope 165 trekkertje ; Motor: Harley Davidson Heritage Softail ; Toy for boys: Yamaha XT1200ZE.
Omhoog
Gebruikersavatar
Paul
Geartronic member
Berichten: 33125
Lid geworden op: 19.09.2004 - 00:38

Precies!
MY08 C30 1.6D Summum / MY09 C30 1.6D DrivE Sport / MY11 V50 D2 / MY13 C30 D2 R-Edition / MY16 V40 D2 R-Design / MY14 V60 D6 Plug-in-Hybrid Ice White /MY16 V70 D4 Polar+ Magic Blue / MY17 V60 D5 Twin Engine Special Edition Ice White / MY13 C30 D2 R-Edition / MY19 V90 T4 Business Sport / MY20 E-Golf
MY20 XC60 T4 Polestar Engineered R-Design / MY23 XC40 Pure Electric Plus
MY23 Polestar 2 Snow, Pilot, 20inch
MY24.5 XC40 Pure Electric Ultra
Omhoog
Gebruikersavatar
Vliegende Baksteen
2nd Gear member
Berichten: 160
Lid geworden op: 29.08.2007 - 22:06

Opgelost!

Ik had de eerdere topics wat beter moeten lezen (alhoewel de informatie tamelijk fragmentarisch is). De stekkers voor knipperlicht en hoogteverstelling passen ook op de nieuwe; alleen de 4-aderige stekker voor groot, dim- en stadslicht moeten opnieuw worden gesoldeerd.

Het is een beetje gepruts, maar alles werkt nu naar behoren. Alleen stadslicht en sidemarker links wilde niet meer werken. Er bleek tijdens het testen een 7,5A zekering te zijn gesprongen. Dat krijg je als je een H7 eraan hangt die op 15A afgezekerd hoort te zijn...

Een stuk meer werk kostte de montage van de koplampwissers. Helaas past de originele motor voor geen meter onder de nieuwe lampen, dus het is een dummy bracket geworden. Alle plastic uisteeksels onder de lamp weggeknipt/gevijld, metalen strip erop geschroefd, lange bout erdoor en daaraan het wisserarmpje. Ze werken nu uiteraard niet, maar dat wilde ik eigenlijk toch niet (vanwege mogelijke krassen). En het staat wel zo netjes.
V70 D5 Summum ('02) Cosmos Blue metallic (full color), DVD RTi, 18inch Nebula (wintermaanden 16inch Ursa), iMIV + RVCAM, blokjesgrille, off black sport leder, MY05 koplampen + achterlichten
Omhoog
Gebruikersavatar
Oceanracer
Geartronic member
Berichten: 22959
Lid geworden op: 06.07.2006 - 12:26
Locatie: Groningen

En wat roepen we hier dan altijd: FOTO'S!!! :P
Volvo V70 1999 TDI Nautic Blue
Volvo V70 2002 2.4 Ocean Race
Omhoog
Gebruikersavatar
Vliegende Baksteen
2nd Gear member
Berichten: 160
Lid geworden op: 29.08.2007 - 22:06

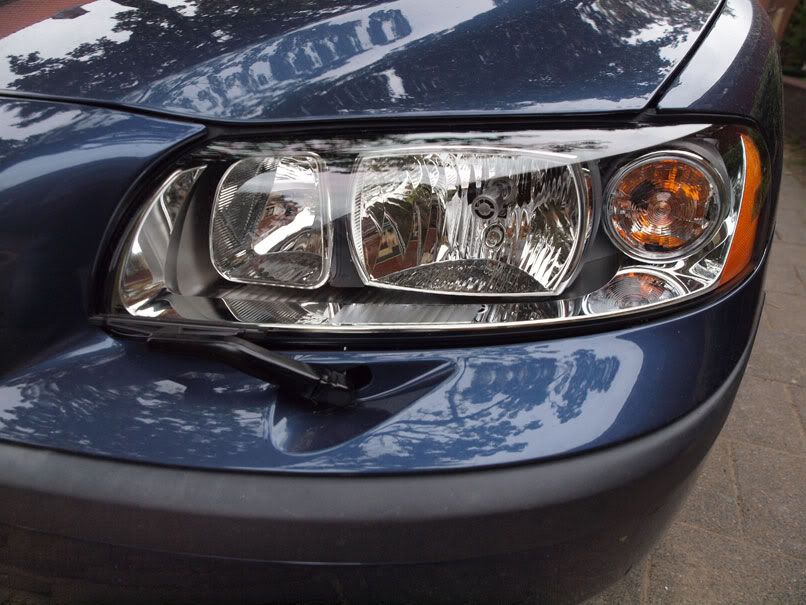

Speciaal voor jou: hier zijn de foto's.
Beetje crappy perspectief, maar dat komt doordat er een boom pal voor de auto staat.

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Afbeelding
V70 D5 Summum ('02) Cosmos Blue metallic (full color), DVD RTi, 18inch Nebula (wintermaanden 16inch Ursa), iMIV + RVCAM, blokjesgrille, off black sport leder, MY05 koplampen + achterlichten
Omhoog
Gebruikersavatar
steven460
5th Gear member
Berichten: 1009
Lid geworden op: 18.08.2007 - 16:06
Locatie: Almelo
Contacteer:
Contacteer steven460

Dat is mooi!

Hebbe hebbe!

Quanta Costa zo'n set koplamen?
s60 2001 T5, Dark Grey Pearl
s60 2001 2.4i, Mistral Green ///
Omhoog
Gebruikersavatar
Vliegende Baksteen
2nd Gear member
Berichten: 160
Lid geworden op: 29.08.2007 - 22:06

Per stuk 175 ex BTW.
Plus een paar euro klein metalen grut voor de montage van de wisserarmpjes, een halve meter krimpkous en soldeertin.

Als je geen Winter Line hebt, ben je in een uurtje of twee klaar. En dan doe je 't rustig aan...
V70 D5 Summum ('02) Cosmos Blue metallic (full color), DVD RTi, 18inch Nebula (wintermaanden 16inch Ursa), iMIV + RVCAM, blokjesgrille, off black sport leder, MY05 koplampen + achterlichten
Omhoog
Gebruikersavatar
Oceanracer
Geartronic member
Berichten: 22959
Lid geworden op: 06.07.2006 - 12:26
Locatie: Groningen

Die blokjesgril is niet mijn ding (I know, gaat het topic ook niet over) maar ik vind die koplampen wel erg fraai staan! Mijn complimenten! En mijn dank, dat je speciaal voor mij die foto's wilde maken. :D
Volvo V70 1999 TDI Nautic Blue
Volvo V70 2002 2.4 Ocean Race
Omhoog
Gebruikersavatar
Hans oet Twent
8th Gear member
Berichten: 10683
Lid geworden op: 18.12.2006 - 21:05
Locatie: Twente

Zo die zien er nog helder uut. Die van mij zijn gezandstraald.
“Carpe Diem”
XC60 T8 Twin Engine R-Design My’ 20 een onbegrensd 2e HANSje met “senioren instap”

Vanaf eind Aug.: C70 T5 Tourer My' 12 een onbegrensd 2e HANSje een zgn. "Empty Nest Volvo" op het Landgoed

MGB GT British Racing Green Classic Rally Car 1969 > SOLD!!!!!
Exit: '05 V70 D5 / '15 V70 D4 / '99 V70 2.5 / '17 V90 D4 / '19 V90 D4 / '15 V70 D4 / '21 V60 T6 recharge
Omhoog
Gebruikersavatar
Vliegende Baksteen
2nd Gear member
Berichten: 160
Lid geworden op: 29.08.2007 - 22:06

Oceanracer schreef:Die blokjesgril is niet mijn ding (I know, gaat het topic ook niet over) maar ik vind die koplampen wel erg fraai staan!
Dank je. En ik ben het met je eens dat op sommige exemplaren een spijltjesgrille beter staat. Dat heeft denk ik vooral met de velgen te maken. Als ik het goed zie in je avatar, heb jij Sentinals en in dat geval had ik het ook bij de originele gehouden.
Hans oet Twent schreef:Zo die zien er nog helder uut. Die van mij zijn gezandstraald.
Maar die van jou zitten er ook al vijf jaar op ;-)
V70 D5 Summum ('02) Cosmos Blue metallic (full color), DVD RTi, 18inch Nebula (wintermaanden 16inch Ursa), iMIV + RVCAM, blokjesgrille, off black sport leder, MY05 koplampen + achterlichten
Omhoog
Gebruikersavatar
Paul
Geartronic member
Berichten: 33125
Lid geworden op: 19.09.2004 - 00:38

Zijn dat nu de originele Volvo wielen? Zien er beetje anders uit!

Verder erg geslaagd hoor zo die koplampen en die grill!
MY08 C30 1.6D Summum / MY09 C30 1.6D DrivE Sport / MY11 V50 D2 / MY13 C30 D2 R-Edition / MY16 V40 D2 R-Design / MY14 V60 D6 Plug-in-Hybrid Ice White /MY16 V70 D4 Polar+ Magic Blue / MY17 V60 D5 Twin Engine Special Edition Ice White / MY13 C30 D2 R-Edition / MY19 V90 T4 Business Sport / MY20 E-Golf
MY20 XC60 T4 Polestar Engineered R-Design / MY23 XC40 Pure Electric Plus
MY23 Polestar 2 Snow, Pilot, 20inch
MY24.5 XC40 Pure Electric Ultra
Omhoog
Gebruikersavatar
Vliegende Baksteen
2nd Gear member
Berichten: 160
Lid geworden op: 29.08.2007 - 22:06

Paul schreef:Zijn dat nu de originele Volvo wielen? Zien er beetje anders uit!
Het zijn replica's, maar verder volkomen identiek aan het origineel.
V70 D5 Summum ('02) Cosmos Blue metallic (full color), DVD RTi, 18inch Nebula (wintermaanden 16inch Ursa), iMIV + RVCAM, blokjesgrille, off black sport leder, MY05 koplampen + achterlichten
Omhoog
Gebruikersavatar
Paul
Geartronic member
Berichten: 33125
Lid geworden op: 19.09.2004 - 00:38

Dan had ik het toch goed gezien, zijn dus niet indentiek ;-)
Maar dat is niet erg toch?
